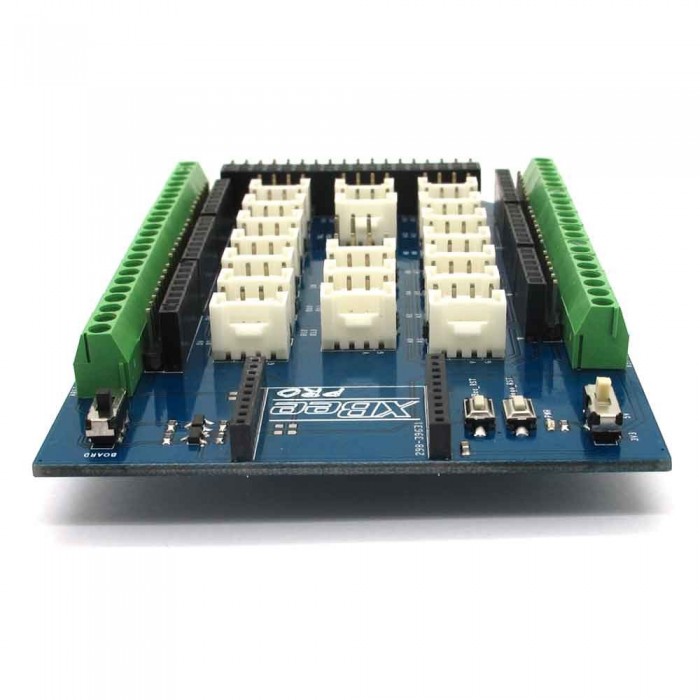

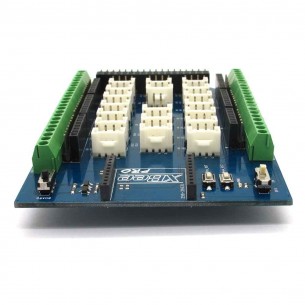

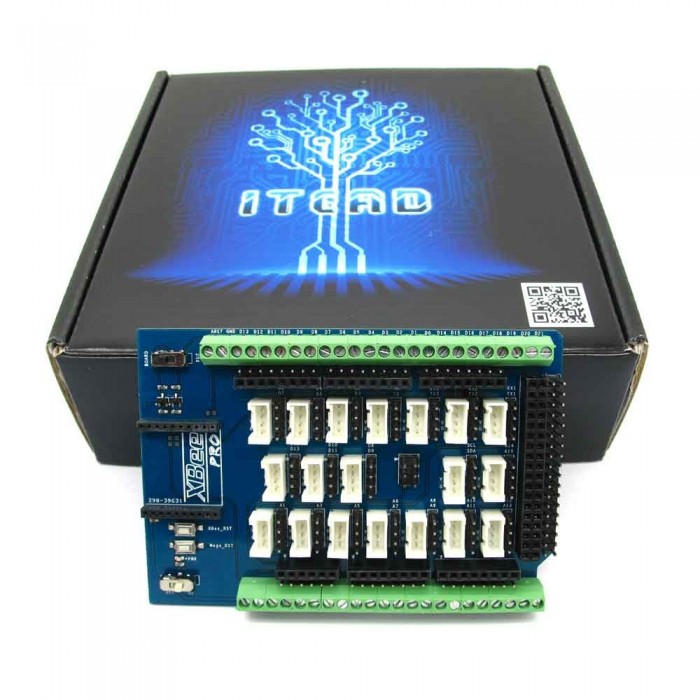

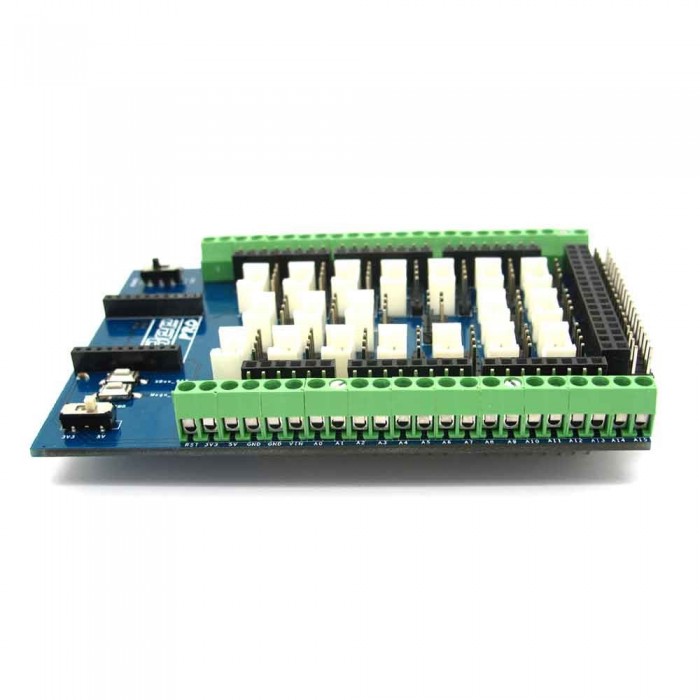

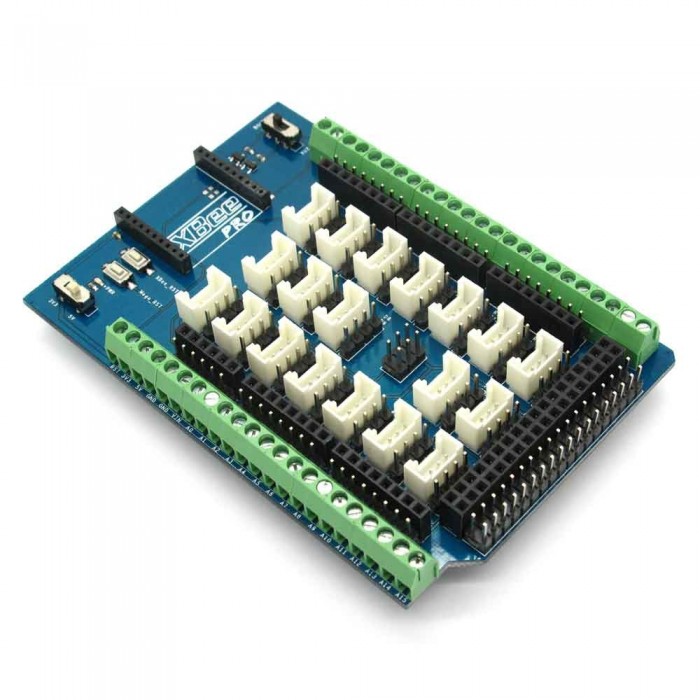

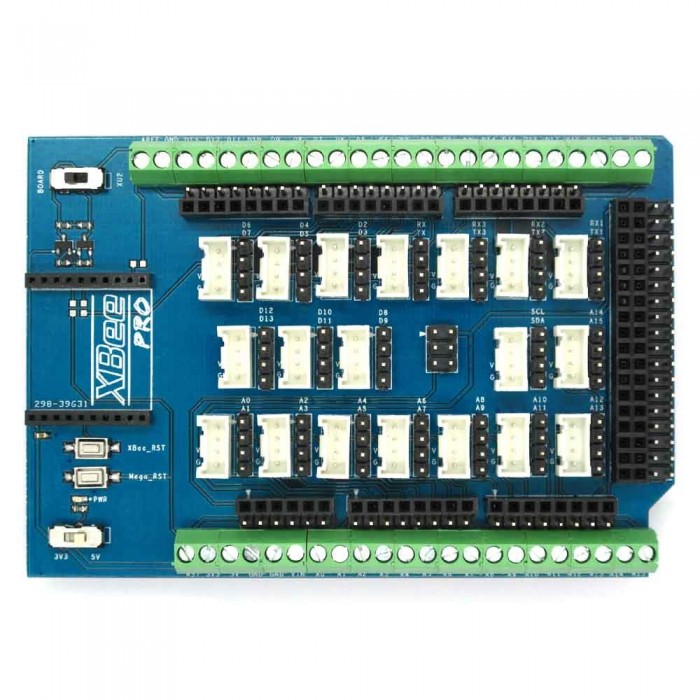

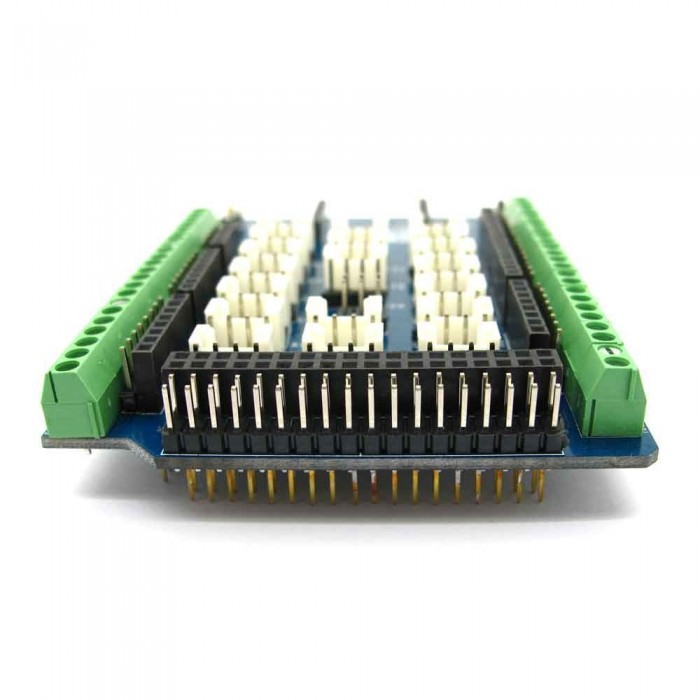

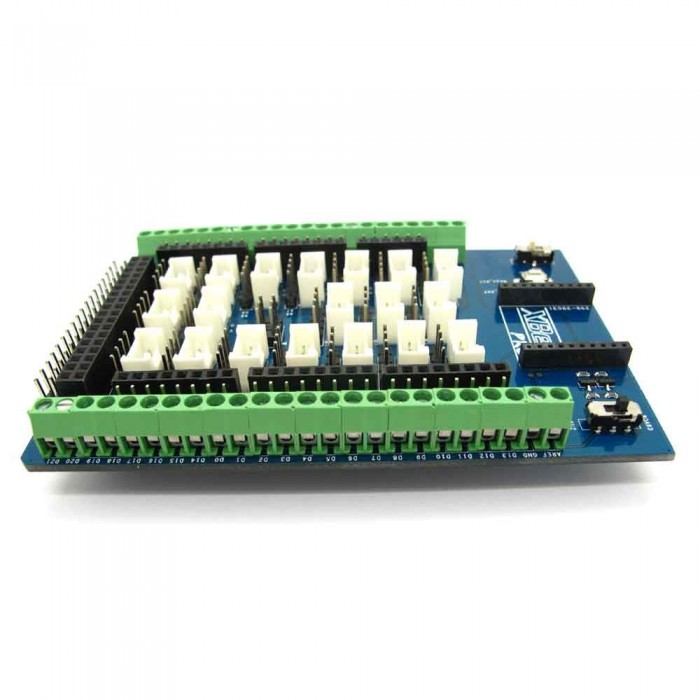

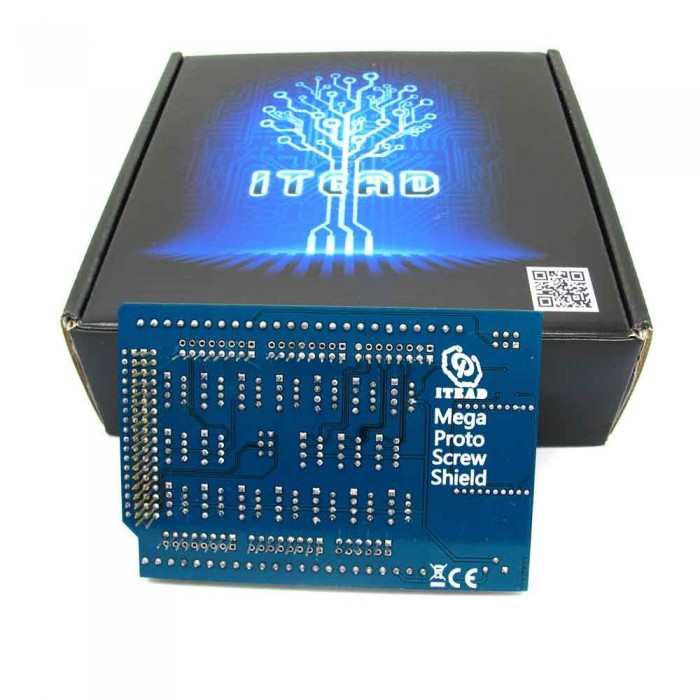

Shield Mega Proto Screw
Prix :
3.500,00DA
H.T : 3.500,00DA
| Modèle : | DZD000086 |
| Fabricant : | IteadStudio |
| Disponibilité : | 4 Ã 8 Semaines |
| N° de visites: | 728 |
Mega Shield vis Proto connecte toutes les broches de l'Arduino Mega 2560 et certains des broches sont étendues aux bornes à vis 3,5 mm d'espacement. En outre, il est équipé de 4 broches bosquet interface brique électronique ainsi que l'interface XBee pour les broches D0 ~ 21 et A0 ~ 15, qui est d'une grande aide pour la conception de notre carte de développement. Aussi, shield dispose d'un commutateur de niveau, ce qui est compatible avec les cartes mères de niveau d'exploitation de 3,3 V comme Arduino DUE.
spécification
| PCB size | 107.2mm X 73.3mm X 1.6mm |
| Operating level | 3.3V or 5V |
| Indicator | PWR |
| Interface | 4-pin Grove interface, XBee interface, ISP |
Hardware
pinMap
| Index of Interface | Name of Interface | Index of Arduino |
| 1 | D0(RX) | D0 |
| 2 | D1(TX) | D1 |
| 3 | D2 | D2 |
| 4 | D3 | D3 |
| 5 | D4 | D4 |
| 6 | D5 | D5 |
| 7 | D6 | D6 |
| 8 | D7 | D7 |
| 9 | D8 | D8 |
| 10 | D9 | D9 |
| 11 | D10 | D10 |
| 12 | D11 | D11 |
| 13 | D12 | D12 |
| 14 | D13 | D13 |
| 15 | AREF | AREF |
| 16 | A0 | A0 |
| 17 | A1 | A1 |
| 18 | A2 | A2 |
| 20 | A3 | A3 |
| 21 | A4 | A4 |
| 22 | A5 | A5 |
| 23 | A6 | A6 |
| 24 | A7 | A7 |
| 25 | A8 | A8 |
| 26 | A9 | A9 |
| 27 | A10 | A10 |
| 28 | A11 | A11 |
| 29 | A12 | A12 |
| 30 | A13 | A13 |
| 31 | A14 | A14 |
| 32 | A15 | A15 |
| 33 | D14(TX3) | D14 |
| 34 | D15(RX3) | D15 |
| 35 | D16(TX2) | D16 |
| 36 | D17(RX2) | D17 |
| 37 | D18(TX1) | D18 |
| 38 | D19(RX1) | D19 |
| 39 | D20(SDA) | D20 |
| 40 | D21(SCL) | D21 |
Switch niveau d'operation
La tension d'alimentation de la broche de V sur l'interface de briques électronique changera en conséquence de la commutation, c'est-à-tension de la broche de V va à 3,3 lorsque 3,3 est selectioner à 5V lorsque 5V est selectioner.
Commutateur de communication série
Module XBee communique avec la carte mère Mega lors de la commutation au bornier et il communiquera avec 8U2 ou 16U2 sur la carte mère lors du passage à la borne XU2.
indicateur
PWR, indicateur de tension d'alimentation pour l'écran: lorsque l'alimentation est normale, indicateur PWR sera régulièrement ON.
Bouton
XBee_RST, le module XBee bouton réinitialisation: appuyez sur ce bouton pour réinitialiser le module XBee.
Mega_RST, bouton de réinitialisation carte mère: appuyez sur ce bouton pour réinitialiser la carte mère.
Remarque
Le bouclier peut réaliser la fonction d'écriture du programme sans fil avec module BTBee Pro. Pour ce faire, une résistance OU doit être soudé sur la position R1 dans le schéma suivant.
| Version | V1.0 |
|---|---|
| Compatible Mainboard |
|
| Shield Functions | Prototype |
| Board Size | 107.2mm x 73.3mm x 1.6mm |
| Operation Level |
|
| Stackable | Yes |
| Model | IM130715001 |
| Accessories | No |
| Weight | 148.00g |
