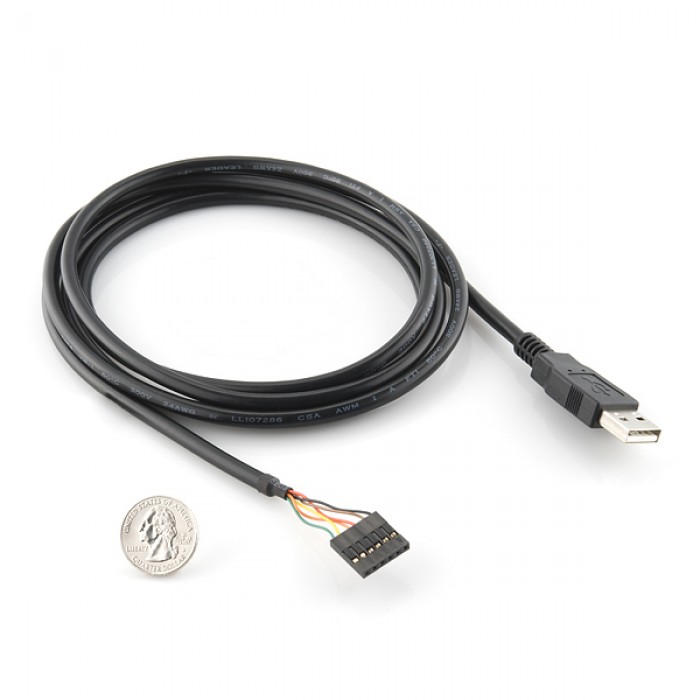

FTDI Cable 5V - 180 cm

Le câble FTDI est un adaptateur USB vers série (niveau TTL) qui permet d' une manière simple pour connecter des périphériques d'interface TTL USB . Les broches d'E / S de ce câble FTDI sont configurées pour fonctionner à 5V .

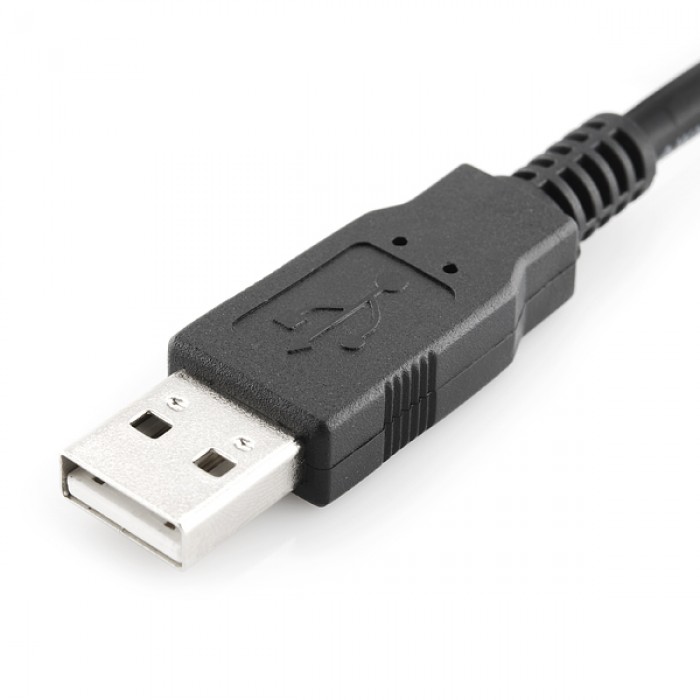

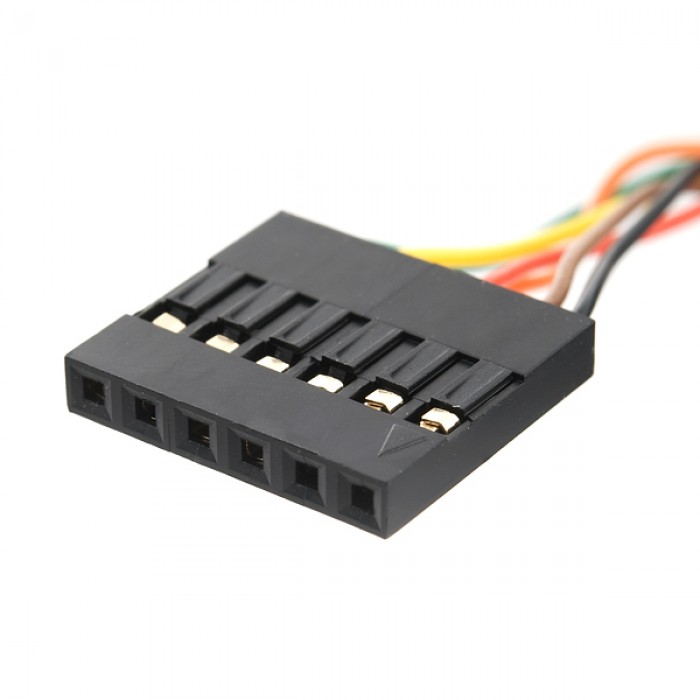

Le câble FTDI est conçu autour d'un FT232RQ , qui est logé dans un connecteur USB . L'autre côté du câble se termine par un "pitch , connecteur 0,1 à 6 broches avec le brochage suivant : RTS , RX , TX , 5V , CTS , GND ( RTS est le fil vert et GND est noir ) .

Ce câble a le même brochage et fonctionnalités que le module FTDI Basic Breakout , vous pouvez l'utiliser pour programmer votre Arduino Pro , Pro Mini et Lilypad . Pour une utilisation avec ces cartes , alignez les fils noir et vert du câble FTDI avec le « BLK » et labels « GRN » sur le PCB .

Il ya des avantages et des inconvénients à la câble FTDI vs le FTDI Basic . Le FTDI Basic a de grands indicateurs de LED , mais nécessite un câble mini -B . Le câble FTDI est bien protégé contre les éléments , mais est grand et ne peut pas être intégré dans un projet aussi facilement . Le FTDI Basic utilise DTR pour provoquer une réinitialisation matérielle, où le câble FTDI utilise le signal RTS .

Documents:

• FTDI Drivers
• FTDI Cable Schematic
