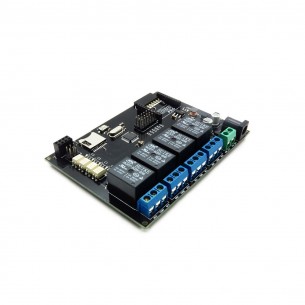

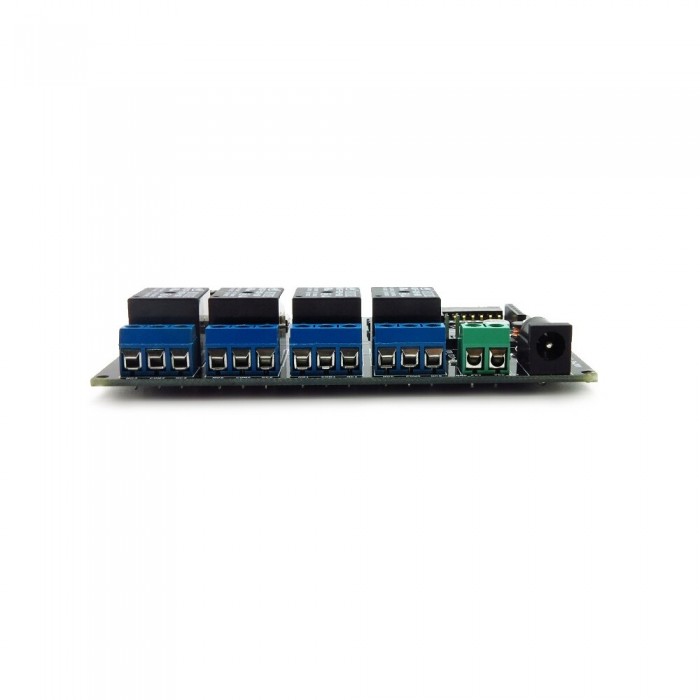

RBOARD ( Carte Relais )

RBOARD, Carte de Commande 4 Relais Sans fill

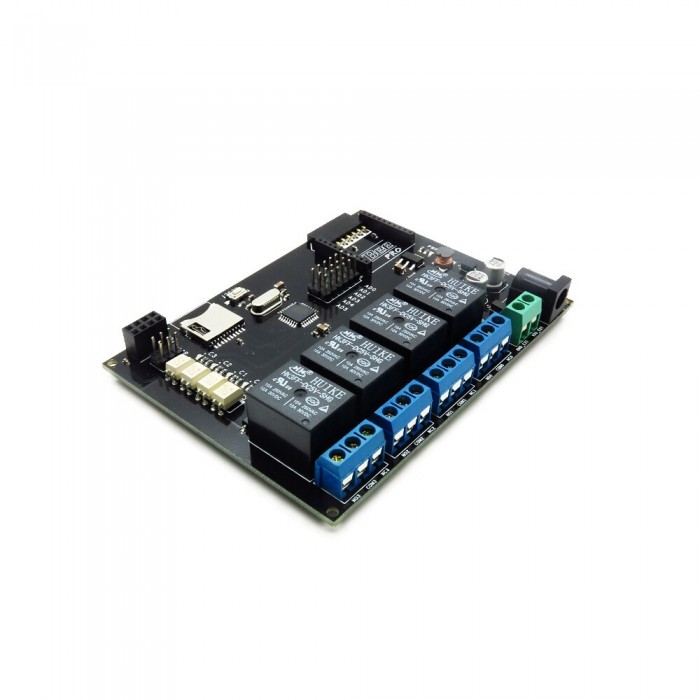

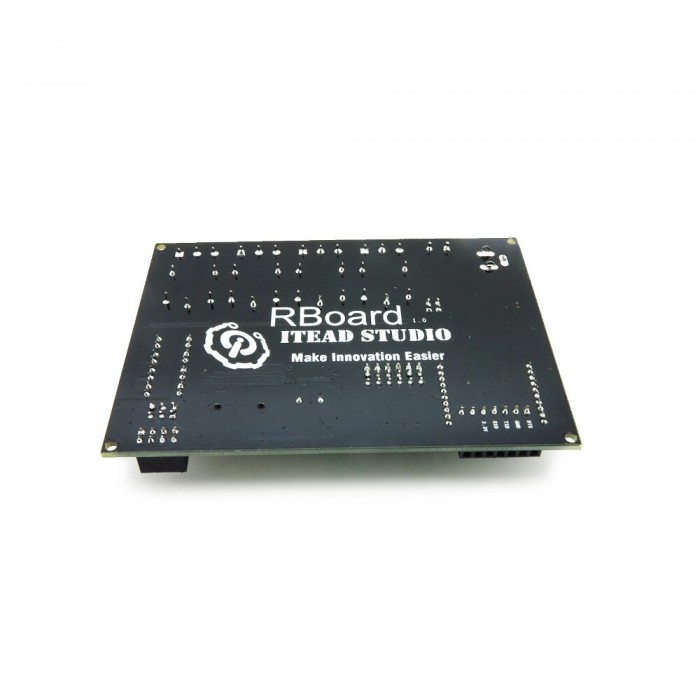

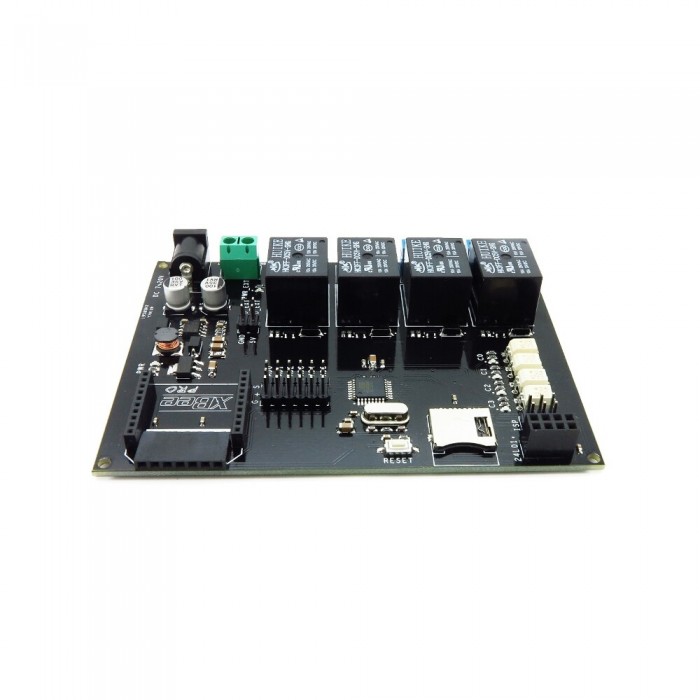

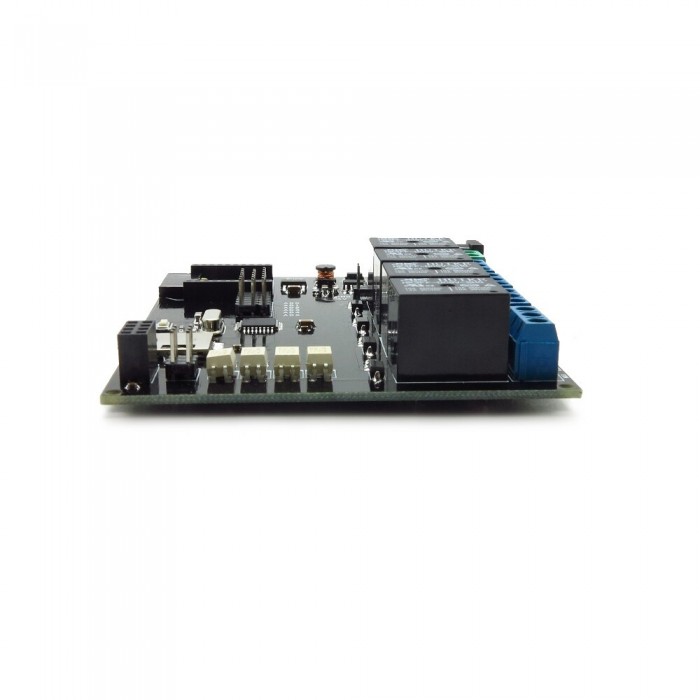

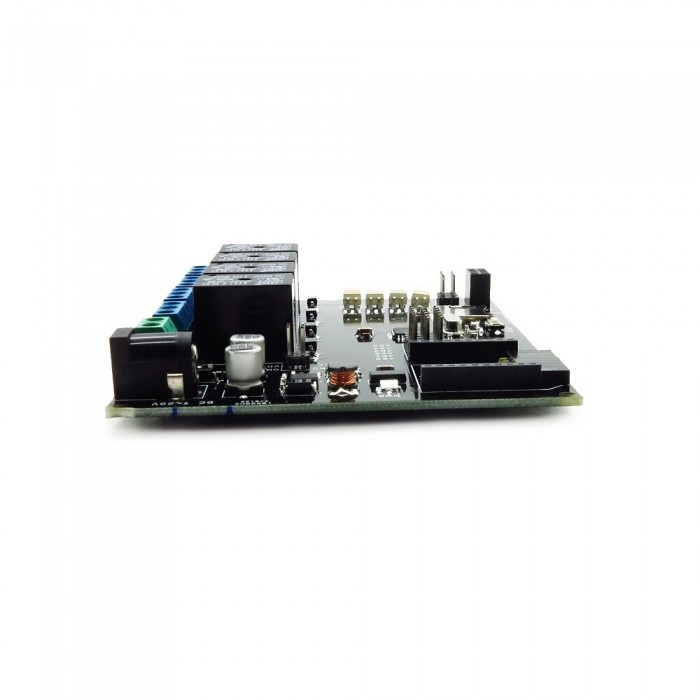

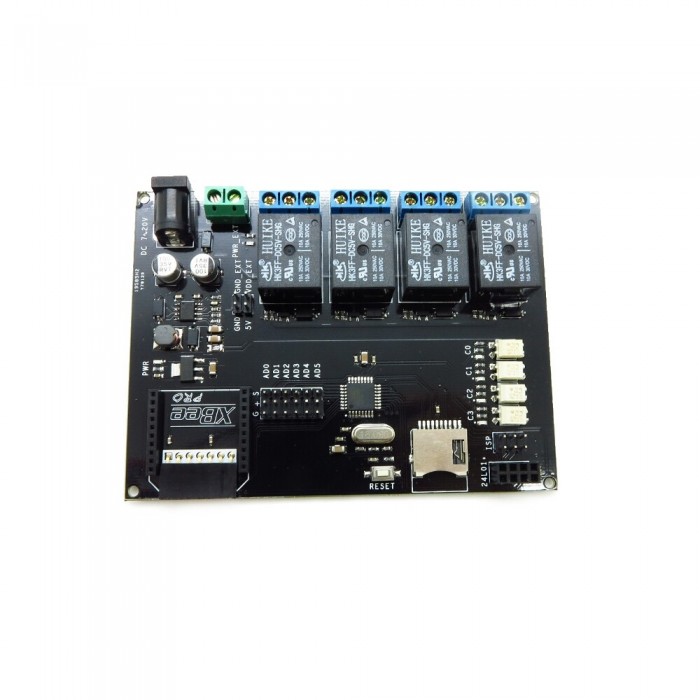

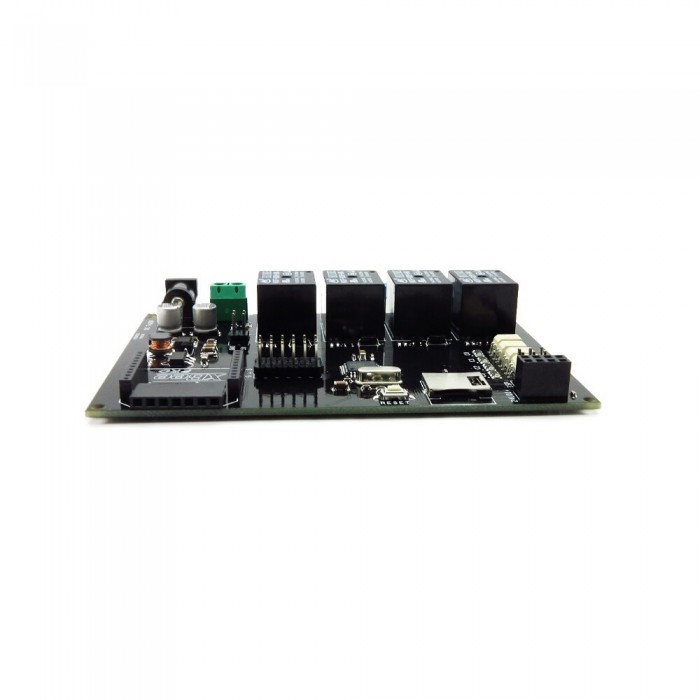

Rboard est une carte Arduino unique qui dispose de 4 canaux de relais isolés, une prise XBee et un ATmega328 . Ce Moodule va ajouter des relais de commande ainsi que la connectivité sans fil à vos projets. C'est génial pour quelque chose de Liée au contrôle du robot. Les possibilités sont infinies !

Caractéristique:

•     4 optocoupleurs voies isolées
•     4 relais mécaniques avec indicateur LED d'état
•     Les deux "NC" et ports «non» pour chaque relais
•     ATMega328P avec XBee l'interface têtes , Micro SD socket
•     Avec Arduino Duemilanove bootloader

Hardware

Configuration PWR_EXT

Rboard est conçu pour isoler une application industrielle avec alimentation externe . Alors, quand retirer le Jumper sur PWR_EXT , utilisez la borne DC 7-20 pour de ATMega328 et tout circuit d'alimentation numérique et approvisionner le relais de 5V par le terminal PWR_EXT avec 5V , il existe 2 systèmes d'alimentation complètement isolés pour la commande et une partie relais .

Si vous n'avez pas besoin d' isolation électrique, de manière rigoureuse , mettre le jumper sur PWR_EXT , alors vous n'avez pas besoin d' une alimentation supplémentaire , les relais fournir par le terminal même dans le cadre de contrôleur DC 7-20 - mais il ya aussi l' opto l'isolement entre le relais et le contrôleur E / S .

Remarque

Le Rboard n'a pas de connection USB. Donc, vous avez besoin d'un adaptateur USB / série - nous recommandons le Foca FT232 ou FTDI BASIC 5V

Schemat

• SCH_IM120618001_RBoard.pdf

Datasheet

• DS_IM120618001_RBoard.pdf
